太阳能电池+无线遥控+充电电池遥控车DIY教程

 组装与教程     |      2019-08-27 15:34

1、用木材、电动机、太阳能板、电池、遥控器等材料制作一个太阳能无线遥控车。在强烈的阳光下太阳能板可以为车子提供电能并为电池充电。
2、准备车体安装材料。
2
3、参考图片、用胶水粘合后端的两个斜边木块。(注意打孔木材的孔不是居中的,请对孔位安装)。
3
4、首先把齿轮安装到铁轴上,再把轴穿过车架小孔,并安装好车轮。
4

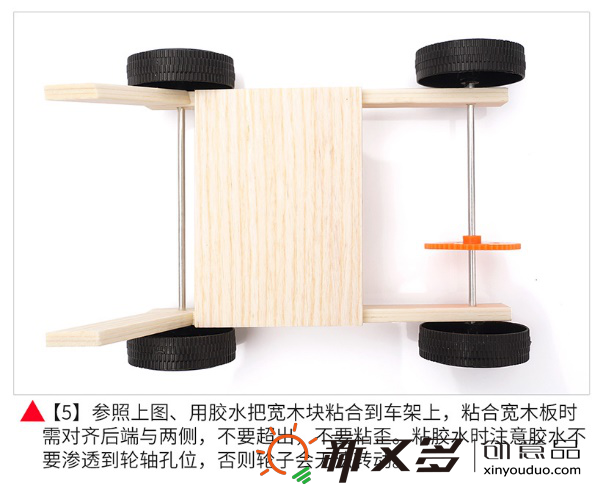

5、用胶水把宽木块粘合到车架上,粘合宽木板时需堆砌后端与两侧,不要超出,不要粘歪。粘胶水时注意胶水不要渗透到轮轴孔位,否则轮子会无法转动。
5
6、①用胶水粘合尾翼(长条木块),②用胶水粘合下方的车架加固车块。
6
7、首先准备电机支架材料,然后用胶水进行粘合(粘合时注意上图的方木块的纹路方向一定要是一致,如果不一致,会导致一边高一边低)。
7
8、首先在电机上粘上双面胶,然后把电机粘到支撑架上。
9、把电机模块安装到车架上,齿轮一定要对上,如果对不上请先调整大齿轮到合适位置,直到两个齿轮吻合为止,才能用胶水固定。
8
10、用螺丝把天线安装好,注意螺母是朝上方的。L型天线安装到方形板上,I型天线安装到半圆形板上。
9
11、电路接线参考图。
10
12、①把所有的线去皮,留1cm线芯,②把黑色的热缩管套入线中(参考上图2),③参考“电路板接线图”接好线路。(接线时请小心操作,不要弄断电路板上的线)
11
13、线接好后把黑色的热缩管移到接线部位,用打火机加热热缩管收缩把接线处密封。
12
14、把三块3M双面胶分别粘到图上所示的位置。(请勿使用热熔胶固定电路板,会造成电子元件短路而烧毁元件!)
13
15、把电池盒①与接收板②分别粘到双面胶上,粘的时候注意上图的配件方向,不要粘反了,然后稍微用力按压加固。太阳能板的粘合位置请参考③
14
16、①粘上太阳能板,用手稍微按压加固,②用扎带整理好线路。车子安装完成!
15
17、遥控器的接线方法与接收板的相同,请参考步骤【12-13】。
16
18、与遥控板的背面与电池盒的背面分别粘上一整块双面胶。把电池盒与遥控板分别粘到木板上,并稍微用力按压固定。用扎带整理好线。
17


19、一套太阳能无线遥控车就正式完成,按按遥控器,让车子跑起来吧。




成品如下:
