无线遥控车是利用无线遥控装置控制小车前进与后退,本款小制作主要是了解无线遥控装置的原理,以及电机转动的原理,还有齿轮传动原理。

1、打开胶水,准备贴合车体。
2、准备车体安装材料。
2
3、用胶水粘合后端的两个斜边木块。(注意打孔木材的孔不是居中,请对孔位安装)
3
4、首先把齿轮安装到铁轴上,再把轴穿过车架小孔,并安装好车轮。
4

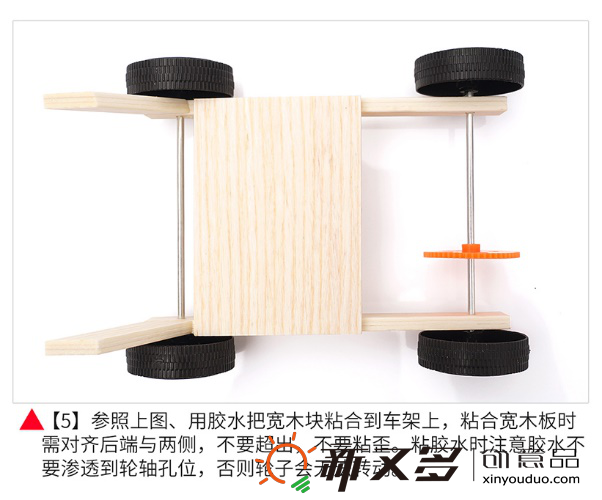

5、用胶水把宽木块粘合到车架上,粘合宽木板时需对齐后端与两侧,不要超出,不要粘歪。粘胶水时注意胶水不要渗透到轮轴孔位,否则轮子会无法转动。
5
6、①用胶水粘合尾翼(长条木块),②用胶水粘合下方的车架加固木块。
6
7、首先准备电机支架材料,然后用胶水进行粘合(粘合时候注意图中的方木块的纹路方向一定要是一致,如果不一致,会导致一边高一边低。)
7
8、首先在电机支架上黏上双面胶,然后把电机粘到支架上。
9、把电机模块安装到车架上,齿轮一定要对上,对不上请先调整到何时位置,直到两个齿轮吻合为止,才能用胶水固定。(齿轮不能咬合太紧,太紧传动阻力会很大,可能导致无法转动)。
8
10、用螺丝把天线安装好,注意螺母是朝上方的。L型天线安装到方形板上,l型天线安装到半圆形板上。
9
11、电路接线参考图。
10
12、①把所有的线去皮,留1cm线芯,②把黑色的热缩管套入线中(参考上图2),③参考”电路板接线图”接好线路。(接线时请小心操作,不要弄断电路板上的线)。
11
13、线接好后把黑色的热缩管移动接线部位,用打火机加热热缩管收缩把接线处密封。
12
14、把两块3M双面胶分别粘到图中所示的位置。把电池盒与接收板分别粘到双面胶上,粘的时候注意上图的配件方向,不要粘反了,然后稍微用力按压加固。
13
15、用扎带整理好线路,到这一步车子已经安装完成。
14
16、遥控器的接线方法与接收板相同,请参考步骤【11-13】。
15
17、在遥控板的背面与电池盒的背面分别粘上一整块双面胶。
16
18、把电池盒与遥控板分别粘到模板上,并稍微用力按压固定,请扎带整理好线路,遥控器安装完成。
17


成品如下:
