电磁秋千的DIY详细制作教程

2019-08-27

制作一个电磁秋千,摇啊摇,摇到外婆桥。

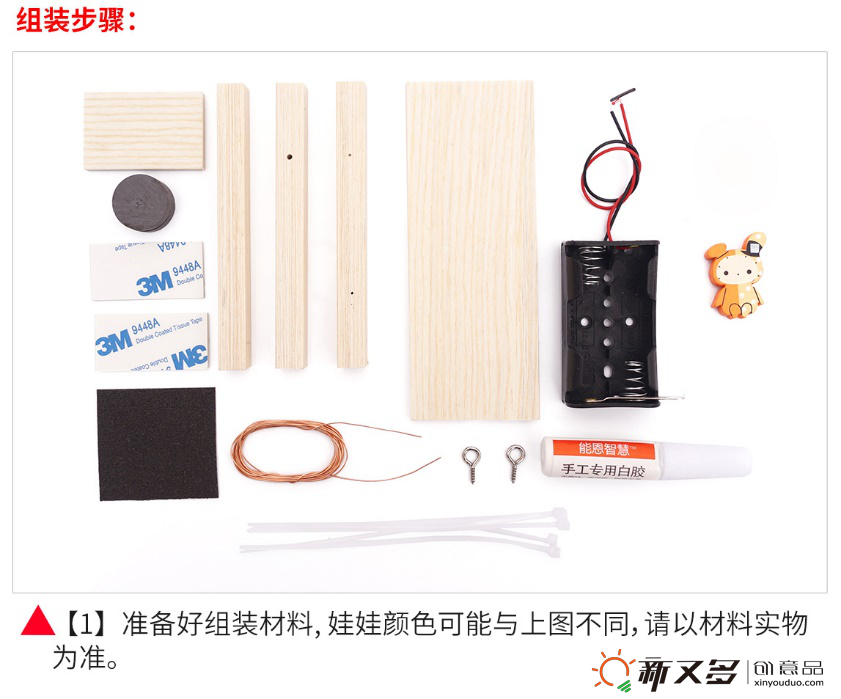

1、准备好组装材料,娃娃颜色可能与图片不同。
2
2、准备好胶水,最好是白胶,白胶安全无毒,但粘合速度稍慢。
3

3、参考图片、把羊角钉装入方木的小孔内。

4、参考图片,用胶水把主支架粘好,放置1-2小时以上等待胶水固化。
4
5、参考图片、首先在电池盒预留位置粘上合适大小的双面胶,然后把电池盒粘到双面胶上。

5

6、参考图片、①把黑线接到右边羊角钉上,②首先把红线金属线芯拧成绳状,然后把红线从方木的圆孔中穿出,红线留1cm,线芯留1.5cm。


6

7、参考图片、把多余线路整理好并用扎带扎好。

7

8、参考图片、把铜丝绕成线圈,大小尺寸参考上图标示,线圈引线预留13-14cm。


8

9、参考图片、把线圈到底座上,线圈引线个高度与主架平齐(红箭头标注位置),多余的引线剪掉。


9

10、参考图片、把两端引线用打火机把铜丝外层包裹的漆皮烧焦,烧8cm长,然后再用砂纸把烧焦的漆皮打磨掉,打磨时一定要把漆皮打磨干净。

10

11、参考图片、首先在小木板上粘上一片双面胶,然后把线圈粘到双面胶上。

11

12、参考图片、把引线从7cm高处折成倒“U”型挂钩。


12

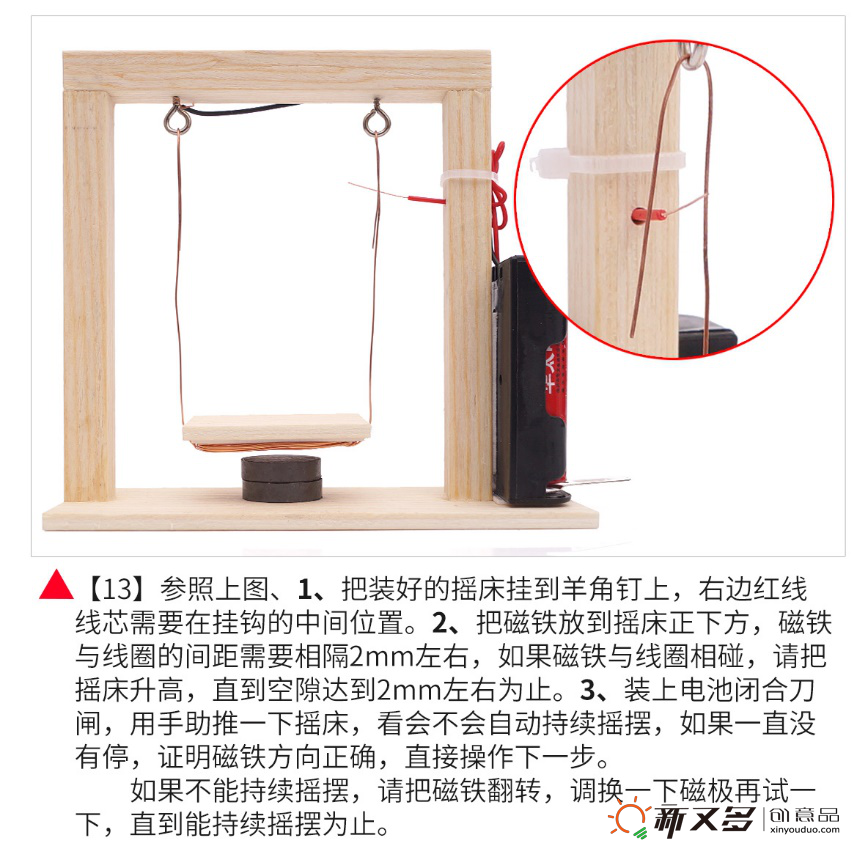

13、参考图片、①把装好的摇床挂到羊角钉上,右边红线芯需要在挂钩的中间位置。②把磁铁放到摇床正下方,磁铁与线圈的间距需要相隔2mm左右,如果磁铁与线圈相碰,请把摇床升高,直到空隙达到2mm左右位置。③装上电池闭合刀闸,用手助推一下摇床,看会不会自动持续摇摆,如果一直没有停,证明磁铁方向正确,直接操作下一步。如果不能持续摇摆,请把磁铁翻转,调换一下磁极再试一下,直到能持续摇摆为止。

13



14、如果摇床能持续摇摆了,我们的组装基本就完成了,接下来用胶水把磁铁粘合到底座上,用胶水把小木娃粘到摇床上,再让胶水固化1-2小时,电池秋千就组装完成了。

14
