DIY制作涵道小四轴无人机组装视频及手机航拍解

 组装与教程     |      2020-03-11 18:19


615系列组装说明_01


全套材料包含的零件: 机架 1个,螺旋桨叶 8个(颜色随机), 飞控主板 1个,遥控器 1个,3.7V300MA电池 1块, 615高速电机 4个,拆桨器 1个,USB接口充电线 1条, 200W像素摄像头 1个(航拍版),摄像头盒子 1个(航拍版) 手机夹 1个(航拍版),摄像头说明书 1张(航拍版)

615系列组装说明_02

1:电机装机架方法: 红蓝线电机安装在左上角和右下角(机架顶部有一个螺丝孔的方向前方) 黑白线电机安装在右上角和左下角 原理:红蓝线电机对角安装,黑白线电机对角安装(如图) 注意:电机需要按住电机外壳往下压,千万不要压电机轴,否则会压坏

615系列组装说明_03

2:主板装机架方法: 主板按照螺丝孔的位置安装 用螺丝刀把螺丝拧紧 主板红色接口对着红蓝线电机,白色接口对着黑白线电机(如图)

615系列组装说明_04

3:螺旋桨叶安装方法: 螺旋桨叶有A和B之分(A1=A2 B1=B2) 红蓝线电机装螺旋桨叶 B 黑白线电机装螺旋桨叶 A

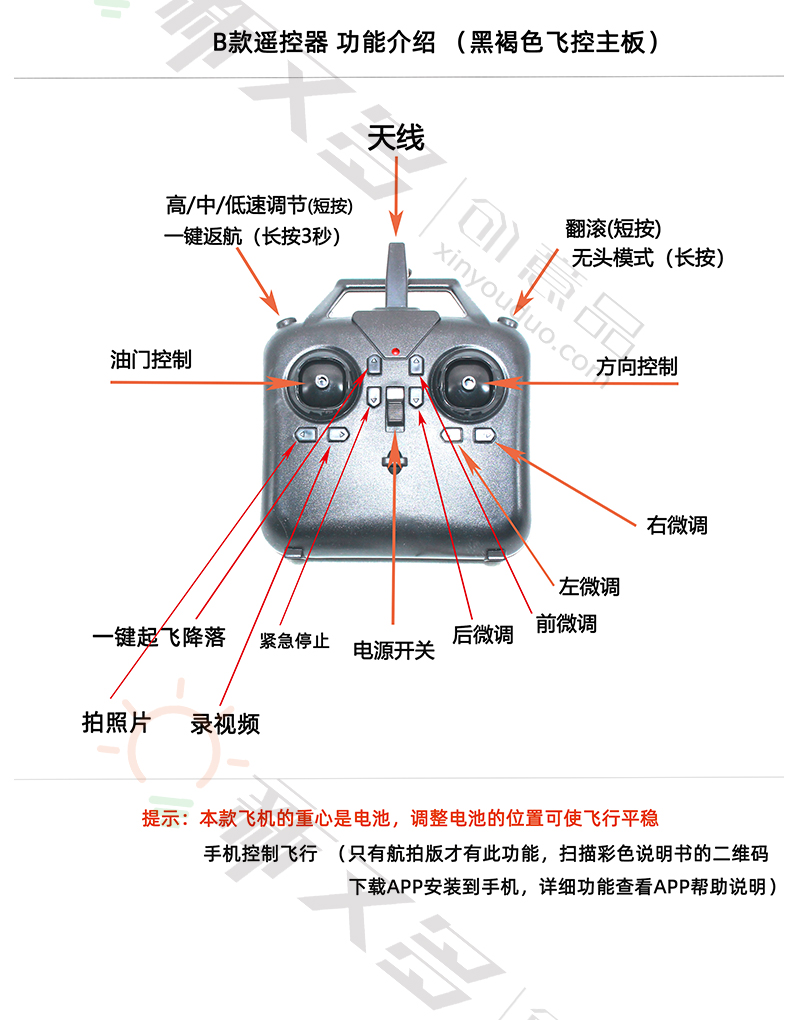

615系列组装说明_05615系列组装说明_06615系列组装说明_07

615系列组装说明_08

615系列组装说明_09
